Acier 1.2365 - RP
1.2365 - RP acier:
haute résistance thermique et résistance élevée au revenu
Description
Le type d’ acier 1.2365 – RP est un acier allié pour le travail à chaud à base de Cr-Mo-V, qui présente une très grande robustesse à haute température et une résistance élevée au revenu. Grâce à sa bonne conductivité thermique, il peut être refroidi par eau et résiste aux chocs thermiques. Le RP convient particulièrement bien au « forgeage à froid ».
Caractéristiques
Caractéristiques pour le type d’ acier 1.2365 – RP
- Excellente résistance à haute température.
- Bonne résistance au revenu.
- Insensible aux chocs thermiques.
- Convient particulièrement bien au « forgeage à froid ».
Application
Les applications les plus courantes du type d’ acier 1.2365 – RP
- Outils d’extrusion pour l’acier et les métaux lourds, p. ex. mandrins, porte-filières et douilles intérieures.
- Moules de forgeage pour métaux lourds.
- Outils de forgeage, p. ex. inserts, mandrins, mâchoires et poinçons pour le traitement de l’acier.
- Têtes de mandrin.
- Galets de laminage pour la production de tubes en acier.
Caractéristiques physiques de 1.2365 - RP
Température en °C | 20-100 | 20-200 | 20-400 | 20-600 |
---|---|---|---|---|
Dilatation thermique en 10-6m/m x K | 10.3 | 11.9 | 13.0 | 13.7 |
Température en °C | 20 | 200 | 400 | |
Conductivité thermique en W/m x K | 30.0 | 30.2 | 29.3 | |
Température en °C | 20 | |||
Densité en g/cm3 | 7.85 | |||
Température en °C | 20 | |||
Module E en GPa | 215 |
Traitement thermique
Recuit de coalescence | Température: 820 – 840 °C, 4 – 6 uur |
---|---|
Refroidissement: refroidissement lent dans le four | |
Dureté: max. 220 HB, for hobbing max. 175 HB | |
Durcissement | Température: 1020 – 1050 °C |
Refroidissement: air, bain chaud d’env. …. /interrompre trempe à l’huile ou au polymère à ….° ou trempe sous vide | |
Revenu | Température: 580 – 700 °C |

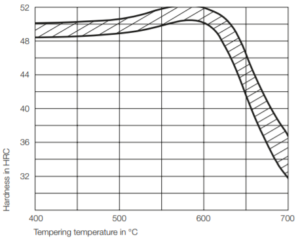

Dureté: voir diagramme de revenu | |
Nitruration | Possible |
Préchauffage avant utilisation | Température: 150 – 350 °C |
